隨著現代電力工業超高電壓等級、超大容量的發展，電力系統對安全可靠的運行提出了更高的要求。然后，電氣設備運行狀態的在線檢測和故障診斷將提高設備的可靠性和經濟性，大大降低維護成本。紅外熱成像技術是一種不接觸電氣設備、不停電檢測和診斷電氣設備絕緣故障的現代手段。

　　那么紅外熱成像技術如何應用于變電站呢?

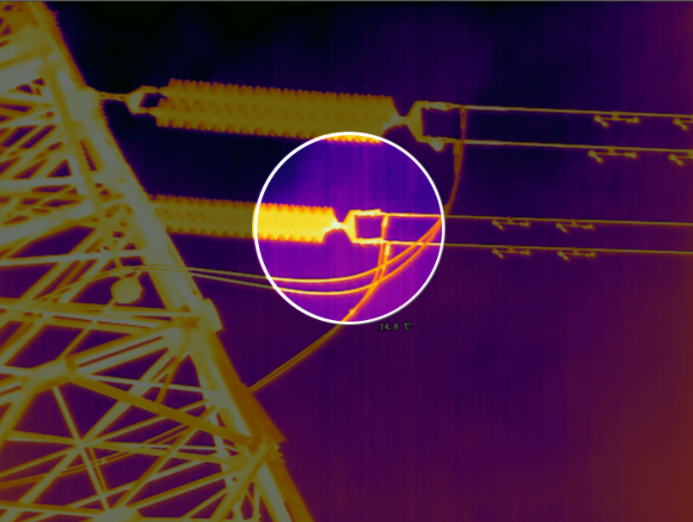

　　自1999年以來，13個變電站利用紅外成像技術進行絕緣檢測，發現了大量的電氣設備缺陷。主要的電氣設備缺陷類型有:隔離開關接頭和頂蓋加熱、多油斷路器油箱加熱、耦合電容器整體和末端屏幕加熱、變壓器和電抗器高壓套管連接加熱、高壓電纜接頭加熱等。此外，紅外熱成像技術的應用不僅取代了母線零值絕緣子串的帶電檢測，還可以在線檢測避雷器。

　　例如，在高壓電纜中的應用。

　　紅外線熱成像技術檢測電纜接頭發熱效果較好。某變電站10kV橡塑電纜，在進行紅外線熱成像檢查時，發現其三叉頭溫度達到147℃，《導則》規定，該類電纜運行時溫度不超過90℃，屬于緊急缺陷，需進行緊急維護。停電試驗其泄漏電流為120μA，超過標準50μA，重做電纜頭后，溫度測量正常。

　　擴展閱讀

　　如何讀懂紅外熱像儀熱圖報告?

　　主要看兩種顏色，一種是白色，一種是黑色。白色證明你體內溫度過高，說明你體內有炎癥、增生或腫瘤。黑色說明這個部位溫度過低，說明有些慢性病、供血不足或組織壞死的可能性。其他顏色不用太在意。當然，最重要的是找一個有經驗的醫生幫你看報告，這樣比較好。這些報告需要非常專業和有經驗的醫用紅外熱像儀評估師來理解，它的功能非常強大，比如缺鈣、靜脈曲張、結石、頸椎、腰椎不良等。
